Sistem Pemantauan Dalam Talian Kromatografi Minyak Transformer

Pengenalan Produk

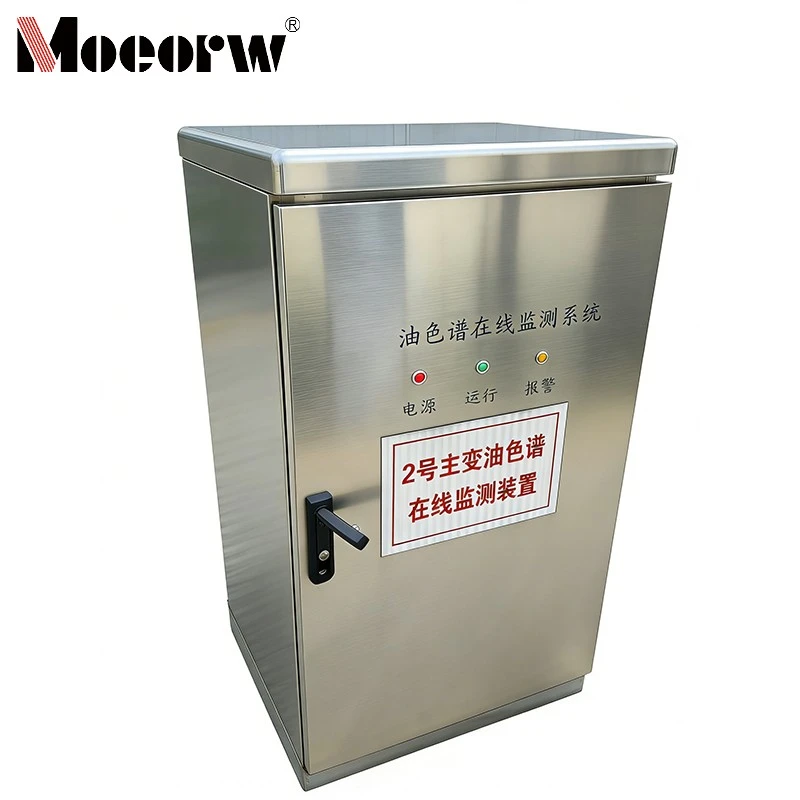

ME-Sistem Pemantauan Dalam Talian Kromatografi Minyak Transformer W5060PL, serasi dengan pengubah voltan 110kV dan lebih tinggi serta peralatan yang berkaitan. Menggunakan teknologi canggih seperti penyahgas ultrasonik vakum dan perangkap sejuk, ia mengesan tujuh gas kerosakan dengan tepat. Menyokong protokol TCP/IP dan IEC 61850, ia membolehkan operasi dan penyelenggaraan jauh. Dilengkapi dengan diagnosis kerosakan pintar dan fungsi penggera, ia menawarkan keupayaan anti-gangguan yang kuat dan kebolehsuaian persekitaran yang luas, memberikan-masa sebenar, jaminan yang boleh dipercayai untuk pengendalian peralatan kuasa yang selamat dan stabil.

Parameter Produk (spesifikasi)

2.1.1 Data Berkadar

Voltan terkadar: AC220V .

Penggunaan kuasa: Di bawah voltan operasi terkadar, penggunaan kuasa tidak lebih daripada 1000W.

2.1.2 Petunjuk Pengesanan

Jadual 1 Penunjuk Pengesanan Komponen Gas

komponen gas	Kepekatan minimum yang boleh dikesan	Julat ukuran	Ketepatan pengesanan
H ₂	Kurang daripada atau sama dengan 2 μL/L	2 ~ 2000 μL/L	±10%
CH₄	Kurang daripada atau sama dengan 1μL/L	1 -2000μL/L	±10%
C2H4	Kurang daripada atau sama dengan 1μL/L	1-2000μL/L	±10%
C2H6	Kurang daripada atau sama dengan 1μL/L	1-2000μL/L	±10%
C₂H₂	Kurang daripada atau sama dengan 0.5μL/L	0.5-500μL/L	±10%
CO	Kurang daripada atau sama dengan 5μL/L	5- 4000μL /L	±10%
CO2₍pilihan)	Kurang daripada atau sama dengan 25 μL/L	2.5 - 5000μL /L	±10%
H₂O ₍pilihan)	2%RH	2-100%RH	±10%

2.1.3 Kitaran Pemantauan

Tempoh pemantauan minimum ialah 2 jam. Tempoh pemantauan boleh ditetapkan sewenang-wenangnya mengikut keperluan pengguna.

2.1.4 Kebolehulangan

Untuk sampel minyak yang sama ( dikira dengan kepekatan etilena C2H4 daripada₅₀μL / L), lima analisis berturut-turut komposisi gas dalam minyak telah dilakukan,_danperbezaan antara keputusan ujian tidak melebihi 10% daripada purata lima analisis.

2.1.5 Ralat Pengukuran

Semasa menganalisis sampel minyak dengan kandungan gas antara had pengesanan minimum dan maksimum, sampel minyak yang sama juga telah diuji pada kromatografi gas. Ralat pengukuran telah dikira berdasarkan data kromatografi .

Ralat pengukuran : had pengesanan minimum atau ±30%, yang mana lebih besar .

2.1.6 Antara Muka Komunikasi

Antara muka Ethernet elektrik: 2 , 10M/100M, RJ-45 .

Port bersiri komunikasi: 2 , RS485 .

2.1.7 Dimensi Luaran

Produk ini mempunyai bentuk kotak segi empat tepat dan diperbuat daripada plat keluli bergulung sejuk-setebal 1.5 mm.

Dimensi khusus adalah seperti berikut : 1400mm Íx Í720mm x 420mm .

2.2 Keadaan persekitaran

Suhu ambien: -40 darjah hingga +55 darjah ;

Kelembapan relatif: 5%–95% tanpa pemeluwapan;

Tekanan atmosfera: 80 kPa ~ 110 kPa ;

Ketinggian: 0-3000m .

2.3 Prestasi penebat

2.3.1 Rintangan penebat

A. Di bawah keadaan ujian standard, rintangan penebat memenuhi keperluan Jadual 2 .

Jadual 2 Keperluan rintangan penebat di bawah keadaan ujian standard

Voltan terkadar Ur	Nilai rintangan penebat
Ur Kurang daripada atau sama dengan 60V	Lebih besar daripada atau sama dengan 5MΩ
Ur>60V	Lebih besar daripada atau sama dengan 5MΩ
Nota: Untuk litar port yang disambungkan terus ke peralatan sekunder dan litar luaran, rintangan penebat mesti memenuhi keperluan Ur > 60V.

B. Di bawah keadaan ujian haba lembap malar (+40±2) darjah dan (93±3)% kelembapan relatif, rintangan penebat memenuhi keperluan Jadual 3.

Jadual 3 Keperluan rintangan penebat di bawah kelembapan malar dan keadaan haba

Voltan terkadar Ur	Nilai rintangan penebat
Ur Kurang daripada atau sama dengan 60V	Lebih besar daripada atau sama dengan 1MΩ
Ur>60V	Lebih besar daripada atau sama dengan 1MΩ
Nota: Untuk litar port yang disambungkan terus ke peralatan sekunder dan litar luaran, rintangan penebat mesti memenuhi keperluan Ur > 60V.

2.3.2, Kekuatan Sederhana

Di bawah keadaan atmosfera standard, kekuatan medium memenuhi keperluan Jadual 4 .

Jadual 4. Keperluan Kekuatan Sederhana

Voltan terkadar Ur	Nilai berkesan voltan ujian
Ur Kurang daripada atau sama dengan 60V	0.5kV
Ur>60V	2.0kV
Nota: Untuk litar port yang disambungkan terus kepada peralatan sekunder dan litar luaran, keperluan kekuatan dielektrik ialah Ur > 60V.

2.3.3 Voltan Impuls

Di bawah keadaan atmosfera standard, voltan impuls kilat standard digunakan di antara bekalan kuasa dan port isyarat dan selongsong. Apabila voltan undian Ur > 60V, voltan ujian ialah 5kV; apabila voltan undian Ur Kurang daripada atau sama dengan 60V, voltan ujian ialah 1kV. Tiada kerosakan atau kerosakan komponen diperhatikan dalam peranti.

2.4 Sifat mekanikal

2.4.1 Getaran

Rintangan getaran: 5Hz-17Hz 0.12″ anjakan dua puncak

17Hz-640Hz 1.7 puncak-pecutan puncak

2.4.2 Kesan dan Perlanggaran

Rintangan kejutan: 10G puncak-ke-pecutan puncak ( 12ms )

2.5 Keupayaan anti-gangguan

2.5.1 Ujian Kekebalan Nyahcas Elektrostatik

Port penutup peranti boleh menahan ujian imuniti nyahcas elektrostatik tahap 4 seperti yang dinyatakan dalam GB/T 17626.2-2006 . Tambahan pula, peranti beroperasi secara normal selepas gangguan hilang.

2.5.2 Ujian Kekebalan kepada Medan Elektromagnet Terpancar

Selongsong luar peranti boleh menahan medan magnet frekuensi kuasa tahap 5 seperti yang dinyatakan dalam GB/T 17626.8-2008 dan ujian imuniti medan magnet berdenyut tahap 5 seperti yang dinyatakan dalam GB/T 17626.9-1998 . Tambahan pula, peranti beroperasi secara normal selepas gangguan hilang.

2.5.3 Ujian Kekebalan Terhadap Medan Elektromagnet Frekuensi Radio

Port perumahan peranti boleh menahan ujian imuniti medan elektromagnet frekuensi radio tahap 5 seperti yang dinyatakan dalam GB/T 17626.3-2008 . Tambahan pula, peranti beroperasi secara normal selepas gangguan hilang.

2.5.4 Ujian Kekebalan Terhadap Transien Cepat

Port kuasa, port komunikasi, port input dan output peranti boleh menahan ujian imuniti sementara/letup elektrik tahap 4 seperti yang dinyatakan dalam GB/T 17626.4-2008 . Tambahan pula, peranti beroperasi seperti biasa selepas gangguan hilang.

2.5.5 Ujian Kesan (Lonjakan).

Port kuasa, port komunikasi, input dan port output peranti boleh menahan ujian imuniti lonjakan (impuls) tahap 4 seperti yang dinyatakan dalam GB/T 17262.5-2008 . Apabila gangguan digunakan pada port kuasa dan port isyarat, peranti boleh beroperasi secara normal dalam julat yang dinyatakan dalam keperluan teknikal; apabila gangguan digunakan pada port komunikasi, gangguan komunikasi sementara dibenarkan, tetapi ia boleh pulih secara automatik. Tiada kerosakan komponen diperhatikan.

2.5.6 Voltan sag dan ujian imuniti gangguan masa-pendek

Peranti ini boleh menahan kendur voltan dan ujian imuniti gangguan pendek untuk tempoh 10 kitaran pada tahap ujian 40 seperti yang dinyatakan dalam GB/T 17626.11-2008 .

2.5.7 Ujian Kekebalan kepada Medan Magnet Berayun Terlembap

Port selongsong luar peranti boleh menahan ujian imuniti medan magnet berayun yang dilembapkan tahap 5 seperti yang dinyatakan dalam GB/T 17626.10 . Tambahan pula, peranti beroperasi secara normal selepas gangguan hilang.

2.6 Bekalan kuasa berterusan

Sebelum meninggalkan kilang, peranti menjalani ujian kuasa berterusan-pada suhu bilik selama tidak kurang daripada 72 jam , dan semua parameter serta penunjuk prestasi peranti memenuhi piawaian perusahaan.

2.7 Keperluan Keselamatan

Kedudukan perlindungan: IP56

Ciri dan aplikasi produk

1.4.1 Teknologi Penyahgasan Ayunan Vakum dan Ultrasonik

Teknologi penyahgasan ayunan vakum dan ultrasonik yang digabungkan membolehkan pengasingan gas terlarut dengan cepat dan berkesan dalam minyak pengubah di bawah keadaan vakum yang rendah. Dengan memanfaatkan pengujaan ultrasonik dan pemeruapan vakum bahan larut, ia mewujudkan kitaran-mampan sendiri untuk gas terlarut tanpa sebarang media perantara. Pendekatan ini mencapai kecekapan penyahgasan yang tinggi, masa pemprosesan yang singkat, dan kebolehulangan yang sangat baik sambil menghalang pencemaran minyak penebat transformer.

1.4.2 Teknologi Perangkap Sejuk

Semasa analisis kromatografi minyak, wap minyak mencemarkan komponen aktif lajur kromatografi, menjejaskan kecekapan pengasingan dan memendekkan jangka hayat lajur. Lazimnya, penjerap (seperti karbon teraktif) digunakan untuk menapis dan menjerap gas rosak yang diasingkan, dengan berkesan mengurangkan pencemaran lajur. Walau bagaimanapun, ciri pengaktifan dan penjanaan semula penjerap gagal memenuhi-keperluan operasi stabil jangka panjang sistem pemantauan dalam talian.

Perangkap sejuk mencapai pemeluwapan berkesan sebatian organik meruap (C3 dan ke atas) dalam minyak pengubah dalam keadaan suhu-rendah yang dikawal. Pendekatan ini menghalang sepenuhnya pencemaran wap minyak pada lajur kromatografi, membolehkan sistem-bebas penyelenggaraan.

1.4.3 Lajur Kromatografi Komposit

Satu lajur komposit menggantikan dua lajur, memudahkan seni bina sistem. Di bawah keadaan suhu yang ditentukan, lajur komposit secara berkesan memisahkan enam gas rosak: H₂, CO, CH₄, C₂H₆, C₂H₄ dan C₂H₂. Kawasan puncak bagi setiap gas kekal malar merentas keadaan isoterma yang berbeza, mengekalkan parameter tangkapan puncak untuk pemprosesan data. Ini menjadikannya sesuai untuk-sistem pemantauan dalam talian minyak transformer terpasang. Lajur komposit mempunyai kecekapan lajur yang tinggi, rintangan pencemaran yang sangat baik, dan hayat perkhidmatan yang dilanjutkan.

1.4.4 Teknologi Pengesan Gas

Menggunakan teknologi penderiaan bersepadu, elemen sensitif dan litar kawalan disepadukan pada cip silikon seramik yang unik. Ruang pengesanan gas kerosakan yang sepadan direka dengan isipadu mati yang minimum, dengan ketara meningkatkan kepekaan pengesanan.

Berbanding dengan penderia FID dan TCD, ia mempamerkan ketahanan terhadap keracunan dan hayat perkhidmatan yang dilanjutkan. Apabila dibezakan dengan kaedah pengesanan bukan-kromatografi, pengesan menampilkan struktur ringkas, saiz padat dan kepekaan pengesanan yang tinggi.

1.4.5 Sokongan untuk TCP/IP dan IEC 61850 Communication Protocols

Data termasuk kepekatan komponen gas, status tekanan gas pembawa dan spektrum boleh dihantar ke rangkaian lapisan proses melalui SV/GOOSE. Sokongan penuh untuk protokol komunikasi TCP/IP dan keperluan IEC 61850 membolehkan penyepaduan lancar dengan-IED utama pihak ketiga untuk pemantauan keadaan pengubah dalam pencawang pintar.

Butiran pengeluaran

ME-Sistem Pemantauan Dalam Talian Kromatografi Minyak Transformer W5060PL direka untuk pemantauan keadaan operasi pengubah kuasa berkadar pada 110kV dan ke atas, serta-reaktor shunt voltan tinggi yang dinilai pada 330kV dan ke atas. Sebagai peranti peringkat-pemantau keadaan, ia melakukan pengukuran setempat bagi parameter pemantauan keadaan untuk peralatan yang diisi minyak utama-dalam pencawang pintar dan mengendalikan fungsi komunikasi data. Ia memenuhi keperluan komunikasi pencawang pintar berdasarkan IEC 61850, membolehkan pemerolehan dan penghantaran data digital sepenuhnya.

Kelayakan Syarikat

Soalan Lazim

1) Apakah komponen gas yang boleh dikesan oleh sistem pemantauan dalam talian kromatografi minyak transformer ME-5060PL, dan apakah metrik pengesanan terasnya?

Jawapan: Ia boleh mengesan gas teras termasuk H₂, CH₄, C₂H₄, C₂H₆, C₂H₂, dan CO. Pengesanan pilihan CO₂ dan H₂O tersedia. Spesifikasi teras: Kepekatan pengesanan minimum untuk C₂H₂ Kurang daripada atau sama dengan 0.5 μL/L, H₂ Kurang daripada atau sama dengan 2 μL/L, CO Kurang daripada atau sama dengan 5 μL/L. Semua komponen mempunyai ketepatan pengesanan ±10%, dengan julat pengukuran merangkumi 0.5 μL/L hingga 5000 μL/L (sedikit berubah mengikut komponen).

2) Apakah protokol komunikasi yang disokong oleh sistem ini, dan apakah keupayaan penghantaran data yang dimilikinya?

Jawapan: Menyokong sepenuhnya protokol komunikasi TCP/IP dan IEC 61850, membolehkan penghantaran data melalui SV/GOOSE dan MMS. Dilengkapi dengan 2 x 10M/100M port Ethernet (RJ-45) dan 2 x RS485 port bersiri, ia membolehkan penyepaduan yang lancar dengan IED utama dalam pencawang pintar. Menyokong penghantaran data jauh, kawalan peranti dan muat naik data diagnosis kesalahan.

3) Sejauh manakah sistem itu boleh disesuaikan dengan keadaan persekitaran, dan apakah keupayaan anti-gangguan yang dimilikinya?

Jawapan: Ia mempamerkan kebolehsuaian persekitaran yang kukuh, beroperasi dalam julat suhu -40 darjah hingga +55 darjah, kelembapan relatif 5% hingga 95% (tidak pemeluwapan) dan ketinggian dari 0 hingga 3000 meter. Ia mempunyai penarafan perlindungan IP56. Rintangan gangguan yang luar biasa: Menahan pelbagai ujian imuniti termasuk nyahcas elektrostatik Tahap 4, letupan sementara pantas elektrik Tahap 4 dan lonjakan Tahap 4. Menyambung operasi biasa selepas gangguan dihentikan.
