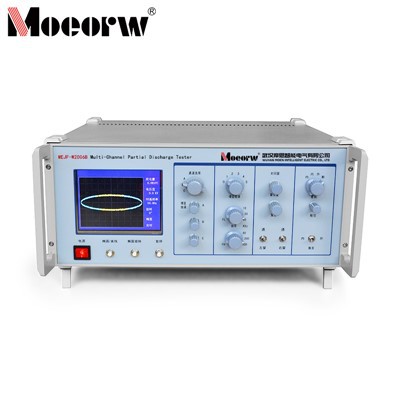

MOEORW- WPD-Peralatan ujian nyahcas separa V2

MOEORW-WPD-V2pelepasan separa GIS berbilang saluranserasi dengan kapasiti sampel dari 6pF hingga 250μF, dan mempunyai kepekaan pengesanan minimum<0.01pC.

Pensampelan 14-bit/100MHz, mematuhi piawaian seperti IEC60270, meliputi berbilang industri termasuk kuasa, mendayakan ujian peralatan kitaran penuh.

Pengenalan Produk

Theset ujian PD digital berbilang{0}}saluranmempunyai reka bentuk bersepadu untuk operasi yang mudah. Instrumen ini sesuai untuk ujian jenis, ujian kilang dan ujian penerimaan produk voltan tinggi-dan boleh melakukan ujian kuantitatif nyahcas separa dalam motor, transformer, kabel, sesendal, kapasitor, transformer, penangkap lonjakan, suis dan peralatan elektrik voltan tinggi-yang lain. Penganalisis nyahcas separa digital berbilang-saluran memenuhi piawaian IEC60270 dan GB/T7354-2018 serta boleh mengukur serta merekodkan voltan ujian separa (PD) dan AC.

Parameter Produk (spesifikasi)

Sistem pengukuran pelepasan separa

Bilangan saluran pengukuran pelepasan separa	2 saluran
Impedans masukan	50Ω
Penapis analog ( -6dB )	Memenuhi piawaian IEC 60270 dan GB /T 7354-2018
	Kekerapan had rendah fL: 10 kHz, 20 kHz, 40 kHz, 60 kHz, 80 kHz boleh dipilih
	Kekerapan had atas_fU: 100 kHz , 200 kHz , 300 kHz , 400 kHz , 500 kHz , 1 MHz boleh dipilih
Sensitiviti pengesanan	<1pC (CA=10nF/C K =1nF)
Sensitiviti pengesanan	<0.01pC ( CA=1nF/C K =1nF)
Julat ukuran	0.01pC-10000nC
Ketepatan pensampelan	1 4 bi t
Kadar persampelan	100 MHz
Dapatkan julat pelarasan	60dB, 40dB, 20dB, 0dB, -20dB, -40dB boleh dilaraskan secara automatik atau manual.
Julat kapasitans yang boleh diuji	6 pF~250 μF
ralat kelinearan	<± 3%

Sistem pengukuran voltan

Julat input voltan	5 ~ 230VAC (RMS)
ralat kelinearan	<± 3%
Julat kekerapan	10 ~ 450Hz
Kaedah penyegerakan	Penukaran automatik antara penyegerakan bekalan kuasa dan penyegerakan input voltan
Ketepatan penyegerakan	<1°

Antara muka

Input pelepasan separa	2× BNC
Input voltan	1×Palam kapal terbang
Antara muka komunikasi	1×RS232

Parameter hos

sistem pengendalian	Sistem pengendalian Linux
penyimpanan	8 G dan ke atas
bekalan kuasa	176~264 VAC , 50/60Hz
Fius kuasa	250V T 5A
Suhu operasi	-10 darjah ~ 50 darjah
Suhu penyimpanan	-40 darjah ~ 60 darjah
kelembapan relatif	5 %~ 95%, tidak-kondensasi
Dimensi luaran	355mm × 282mm × 200mm (lebar × dalam × tinggi)
Beratnya sendiri	11kg

Ciri dan aplikasi produk

1. Reka bentuk mudah alih bersepadu:

Semua-dalam-satu unit dengan saiz padat dan pembinaan ringan, membolehkan penggunaan pantas untuk ujian makmal dan lapangan.

2. Ketepatan pengukuran yang sangat baik:

Kepekaan tinggi (minimum<0.01 pC), 14-bit/100 MHz sampling, and linearity error <±3% ensure precise data.

3. Parameter Fleksibel dan Boleh Laras:

Pengukuran 2 saluran dengan lebar jalur penapis yang boleh dipilih dan berbilang tahap keuntungan, serasi dengan 12 galangan pengukuran dan kapasitans sampel antara 6 pF hingga 250 μF.

4. Ciri Komprehensif dan Profesional:

Menyokong nyahcas separa serentak dan pengukuran voltan, termasuk analisis spektrum PRPD/PRPS, dengan-fungsi anti-gangguan terbina seperti tetingkap masa dan penutup tingkap fasa.

5. Operasi pintar-dan mesra pengguna:

Antara muka grafik, keuntungan automatik/penyegerakan/ penskalaan bentuk gelombang, kaedah penentukuran yang pelbagai dan keupayaan penyimpanan data, eksport dan kemasukan retroaktif.

6. Pematuhan piawaian berwibawa:

Memenuhi piawaian seperti IEC 60270 dan GB/T 7354-2018; keputusan ujian boleh digunakan untuk ujian jenis, kilang dan penerimaan.

7. Julat Aplikasi yang Luas:

Mampu menguji pelbagai-peralatan elektrik voltan tinggi seperti transformer, transformer arus, kabel dan suis, dengan litar pengukuran khusus dan skema pendawaian disediakan.

8. Selamat, Stabil dan Boleh Dipercayai:

Pelbagai protokol perlindungan keselamatan, julat toleransi suhu dan kelembapan yang luas,-pemantauan masa nyata status pengendalian, memastikan operasi-tapak yang lebih selamat.

Butiran pengeluaran

Set ujian pelepasan separa (PD).sesuai untuk keseluruhan ujian kitaran hayat peralatan elektrik voltan tinggi-dan digunakan secara meluas dalam industri seperti kuasa, kimia, metalurgi dan pengangkutan rel. Khususnya, ia termasuk ujian jenis makmal, ujian kilang peralatan, di-ujian penerimaan tapak, serta pemeriksaan operasi dan penyelenggaraan harian, diagnosis kerosakan dan penilaian keadaan pelbagai-perkakas elektrik voltan tinggi seperti transformer, transformer instrumen dan kabel. Ia boleh memenuhi pelbagai keperluan ujian rasmi dan-operasi tapak.
