Penguji Beban Jatuh Voltan Menengah Wayarles berasaskan-pembawa

Penguji Beban Jatuh Voltan Menengah Wayarles berasaskan-pembawa

Peralatan pemeteran kuasa dan ujian profesional, yang mengkhusus dalam-pengujian beban penurunan voltan sekunder wayarles berasaskan pembawa, menyediakan-penyelesaian sehenti untuk semua keperluan ujian pemeteran kuasa.

Komunikasi pembawa melebihi 1 kilometer, menghapuskan keperluan untuk kabel sementara, berbilang kaedah penyegerakan, pengenalan pendawaian yang tepat, penyimpanan data yang besar dan operasi yang mudah.

Pemeteran kuasa pada-pengesahan tapak, ujian litar sekunder PT/CT, diagnosis kerosakan pendawaian, latihan kakitangan pemeteran dan senario pengendalian kuasa lain.

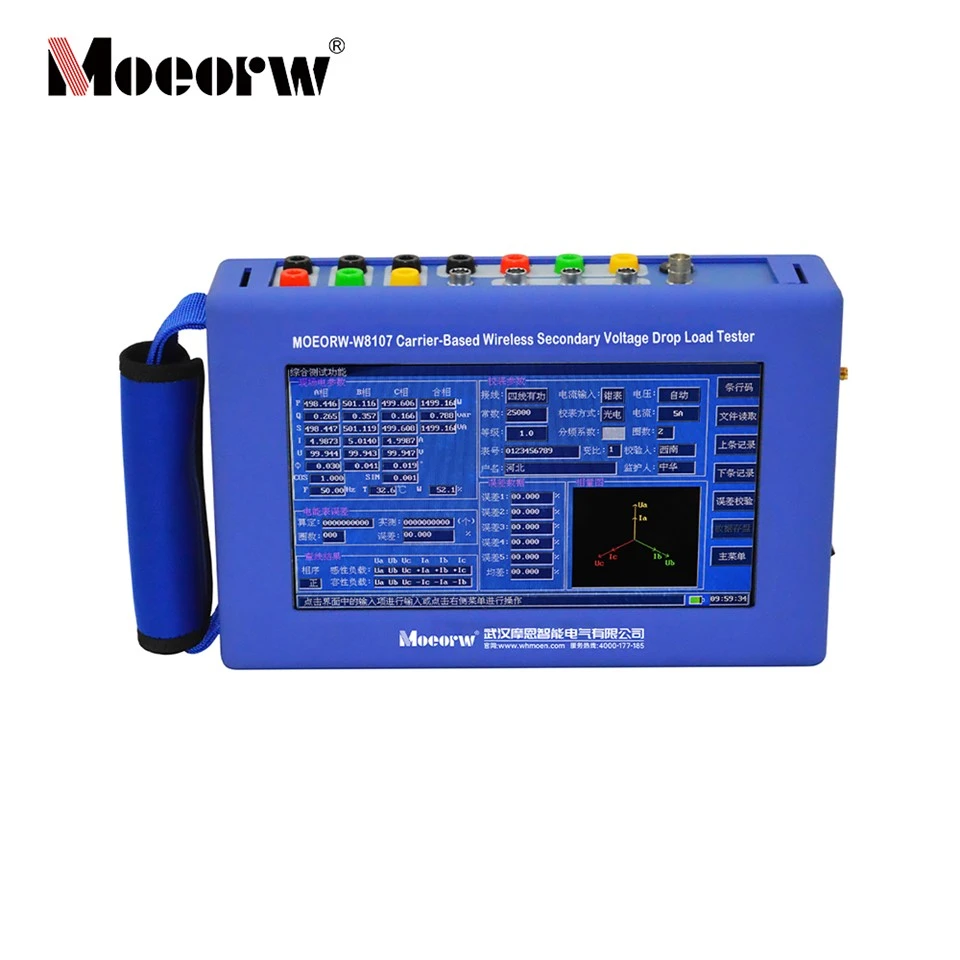

Penguji beban jatuh voltan menengah tanpa wayar berasaskan MOEORW-W8107-menggunakan instrumen dan platform perisian tujuan am-yang dibangunkan dan dimiliki secara bebas oleh syarikat kami. Platform perkakasan menyepadukan CPU 32- bit, DSP berkelajuan tinggi 100M-, FPGA 100,000 -get, cip kawalan rangkaian 10M, storan pemacu kilat USB standard dan antara muka LCD berwarna. Platform perisian menyepadukan sistem pengendalian masa nyata tertanam ( NSRTOS ), antara muka pengguna grafik lanjutan ( NSGUI ), sistem pengurusan fail ( NSFILES ), dan susunan protokol rangkaian TCP/IP ( NSNET ).

Satu siri proses dan teknologi baharu telah diterima pakai dalam kedua-dua perkakasan dan perisian, menjadikan instrumen lebih kecil, lebih dipercayai, lebih stabil dalam prestasi, lebih mudah digunakan dan lebih berfungsi.

Penguji beban jatuhan voltan menengah wayarles jenis MOEORW-W8107-adalah produk generasi ketiga-terbaharu yang dipertingkatkan syarikat kami berdasarkan pengalaman bertahun-tahun dalam menghasilkan alat penurunan voltan sekunder wayarles dan penentukuran medan. Ia mengguna pakai teknologi komunikasi pembawa talian sekunder pengubah, dan berbanding dengan produk generasi terdahulu, ia menyelesaikan sepenuhnya kelemahan ujian penurunan voltan yang terjejas oleh persekitaran yang kompleks seperti cuaca dan bangunan tinggi apabila menggunakan GPS dan wayarles ISM sebagai isyarat pensampelan segerak.

Produk ini menggunakan-teknologi input galangan tinggi untuk komunikasi pembawa, yang tidak menjejaskan ketepatan pemeteran kuasa semasa operasi, dan jarak komunikasi lebih daripada 1 kilometer.

Pengukuran penurunan voltan sekunder terdiri daripada dua bahagian: unit utama dan unit tambahan. Unit utama secara automatik melengkapkan pengukuran penurunan voltan sekunder dengan menghantar isyarat penyegerakan. Tidak perlu menjalankan kabel sementara antara sisi meter elektrik dan terminal PT. Daripada prinsip ujian, ini menghapuskan kemungkinan kemalangan grid kuasa yang disebabkan oleh kabel berjalan. Ia memastikan ketepatan pemeteran elektrik dan tidak menjejaskan operasi grid kuasa yang selamat dan stabil. Ia menyelesaikan masalah beban kerja yang besar dan kemalangan mudah apabila menggunakan penguji penurunan voltan litar sekunder PT tradisional.

• Paparan skrin sentuh warna resolusi 9-inci 1024×480 membolehkan penetapan parameter meter yang ditentukur, paparan parameter elektrik, gambar rajah vektor, keputusan pengenalan pendawaian dan ralat meter yang ditentukur semuanya pada satu skrin di bawah fungsi ujian komprehensif.
• Ia menggunakan antara muka pengguna grafik yang serupa dengan Windows, dengan operasi skrin sentuh tulen, menjadikannya mudah untuk digunakan.
• Ia mempunyai-fungsi input tulisan tangan terbina dalam, membenarkan perkataan Inggeris dimasukkan dengan tulisan tangan dan nombor untuk dimasukkan melalui papan kekunci angka.
• Sistem bantuan pintar menyediakan pengguna kaedah operasi pada bila-bila masa.
• Isyarat penyegerakan pensampelan boleh disegerakkan dalam tiga cara: wayarles, pembawa dan kabel, yang sesuai untuk persekitaran operasi yang berbeza.
• Komunikasi pembawa menggunakan-teknologi input impedans tinggi, yang tidak menjejaskan ketepatan pemeteran kuasa semasa operasi, dan jarak komunikasi lebih daripada 1 kilometer.
• Ia mempunyai fungsi pengesanan ralat pendawaian dan boleh memaparkan rajah jujukan fasa voltan terminal meter dan terminal PT untuk menentukan ketepatan pendawaian.
• Ia boleh melakukan pengukuran automatik sepenuhnya dalam mod tiga-tiga-dawai, tiga-fasa empat-dan mod fasa tunggal-dan secara automatik mengira perbezaan nisbah, perbezaan sudut, penurunan voltan dan ralat keseluruhan tiga fasa .
• Tidak perlu memutuskan sambungan litar sekunder; gunakan meter pengapit untuk mengukur beban CT dan PT dengan selamat dan cepat.
• Ia boleh melaksanakan pada-pengujian tapak bagi meter tenaga aktif-fasa tunggal, tiga-tiga fasa-meter tenaga aktif wayar, tiga-fasa empat-meter tenaga aktif wayar, tiga-fasa tiga-meter tenaga reaktif wayar dan tiga-meter tenaga reaktif empat fasa juga{9} .
• Ia mempunyai fungsi untuk mengesahkan jadual kekerapan asas dan jadual kekerapan harmonik, dan boleh mengesahkan jadual kekerapan asas dan jadual kekerapan harmonik.
• Ia secara serentak boleh mengesahkan meter utama dan tambahan, dan melakukan pengesahan kuasa aktif dan reaktif pada meter tenaga yang sama pada masa yang sama.
• Pensampel nadi wayarles pilihan boleh dipasang, meletakkan penentukur medan pada hujung pengubah semasa dan menghantar data dari jauh pada hujung meter tenaga menggunakan pemancar nadi wayarles. Ralat yang diperoleh dengan cara ini ialah jumlah ralat litar sekunder pemeteran, yang merangkumi ralat meter tenaga dan ralat penurunan voltan sekunder.
• Ia secara serentak boleh memaparkan bentuk gelombang pengukuran masa sebenar-masa tiga-voltan fasa dan tiga-arus fasa .
• Ia boleh menganalisis kandungan harmonik voltan dan arus dalam mana-mana fasa dalam masa nyata, dan memaparkan data harmonik voltan dan arus pada satu skrin dalam carta bar; ia boleh mengukur nilai berkesan, sudut fasa, kuasa aktif dan kuasa reaktif voltan dan arus dari harmonik pertama hingga ke-51 untuk menentukan arah aliran kuasa setiap harmonik; ia boleh menjumlahkan kuasa positif dan negatif semua harmonik secara berasingan dan memaparkan peratusan dengan frekuensi asas.
• Ia boleh mengenal pasti 2256 jenis wayar tiga-fasa tiga-yang salah dan 18432 jenis wayar tiga-fasa empat-yang salah; ia menyediakan gambar rajah pendawaian dan pekali pendawaian yang sepadan berdasarkan keputusan pendawaian; ia melakukan pengiraan pembetulan elektrik untuk pendawaian yang salah; ia mensimulasikan pelbagai pendawaian yang salah di lapangan dan menyediakan rajah pendawaian yang sepadan, rajah fasor, dan pekali pendawaian untuk digunakan dalam latihan kakitangan pemeteran. Beban rendah (kurang daripada 1mA) tidak menjejaskan keputusan pengenalan pendawaian.
• Ia mempunyai fungsi untuk mengimbangi pendawaian tiga-fasa tiga-yang salah.
• Ia mempunyai fungsi pengumpulan tenaga, dan dua peranti boleh digunakan bersama untuk mengukur kehilangan talian.
• Instrumen ini mempunyai-penderia suhu dan kelembapan terbina dalam, menghapuskan keperluan untuk penderia suhu dan kelembapan luaran.
• Ia boleh mengesan 485 kerosakan komunikasi dalam meter tenaga elektronik.
• Ia mempunyai fungsi bacaan meter automatik 485. Ia memenuhi keperluan "Garis Panduan Operasi-di tapak untuk Peranti Pemeteran Elektrik" yang dikeluarkan oleh State Grid Corporation of China dan menyimpan data. Ia boleh membaca data daripada meter yang mematuhi protokol komunikasi 97 dan 07.
• Kecerahan skrin LCD boleh dilaraskan.
• Ia boleh menggunakan pemacu kilat USB standard untuk menyimpan pada-data ujian tapak dan boleh menyimpan lebih daripada 300,000 pada-rekod ujian tapak.
• Ia mempunyai-cip storan berkapasiti tinggi-terbina dalam yang boleh menyimpan pada-data ujian tapak, dengan kapasiti lebih 200,000 rekod.
• Anda boleh mencipta atau membuka fail perpustakaan rekod medan sedia ada dan melakukan operasi seperti memadam dan menanyakan rekod dalam fail perpustakaan.
• Fungsi penyemakan imbas data yang komprehensif membolehkan interaksi data antara memori penentukur dan pemacu kilat USB.
• Ia mempunyai empat parameter penentukuran-terbina dalam pengguna, menjadikannya mudah untuk disambungkan dengan pelbagai sistem MIS.
• PC pengurusan boleh membaca rekod ujian lapangan daripada penentukur, dan pemacu kilat USB boleh dipalamkan terus ke antara muka USB untuk membacanya; PC juga boleh menulis maklumat meter tenaga untuk ditentukur ke pemacu kilat USB, merealisasikan pada-input tapak-operasi percuma.
• Peranti boleh dipasang terus ke port USB PC, dan PC boleh membaca rekod ujian medan dalam penentukur; sebagai alternatif, maklumat meter elektrik yang akan ditentukur boleh ditulis ke dalam memori peranti melalui PC, mencapai operasi percuma-input tapak-.
• Pengimbas pilihan boleh dipasang untuk membaca maklumat meter elektrik dalam pelan pengesahan dengan nombor kod bar meter elektrik.
• Ia mempunyai langkah perlindungan lebihan voltan dan arus lampau yang komprehensif, menjadikannya selamat dan boleh dipercayai.
• Ia menampilkan-fungsi pensuisan bekalan kuasa luaran dan fungsi perlindungan untuk memudahkan-operasi tapak; bateri litium terbina dalam-pilihan dengan paparan kapasiti bateri juga tersedia .
• Julat voltan dan arus boleh ditukar secara manual atau automatik, dan pemalar tenaga kekal tidak berubah di seluruh julat.
• Bekalan kuasa pensuisan ini menggunakan julat voltan input luas AC30V hingga 450V, menjadikannya sangat mudah disesuaikan dan selamat dan boleh dipercayai.
